給水工程是為居民和廠、礦、運輸企業供應生活、生產用水的工程。由給水水源、取水構筑物、輸水道、給水處理廠和給水管網組成，具有取集和輸送原水、改善水質的作用。給水水源——有地表水、地下水和再用水。地表水主要指江河、湖泊、水庫和海洋的水，水量充沛，是城市和工廠用水的主要水源，但水質易受環境污染；地下水水質潔凈，水溫穩定，是良好的飲用水水源；再用水是工業用水的重復使用或循環使用。取水構筑物——有地表水取水構筑物和地下水取水。從遠距離水源輸水到用水地點的整個輸水系統,包括管道、明渠、暗渠和橋梁、隧道等。

排水工程是排除人類生活污水和生產中的各種廢水、多余的地面水的工程。由排水管系(或溝道)、廢水處理廠和最終處理設施組成。通常還包括抽升設施(如排水泵站)。排水管系——收集和輸送廢水(污水)的管網,有合流管系和分流管系。合流管系只有一個排水系統,雨水和污水用同一管道排輸。分流管系有兩個排水系統:雨水系統收系統收集雨水和冷卻水等污染程度很低、不經過處理直接排入水體的工業廢水,其管道稱雨水管道；污水系統收集生活污水及需要處理后才能排入水體的工業廢水,其管道稱污水管道。廢水處理廠——包括沉淀池、沉沙池、曝氣池、生物濾池、澄清池等設施及泵站、化驗室、污泥脫水機房、修理工廠等建筑,廢水處理的一般目標是去除懸浮物和改善耗氧性,有時還進行消毒和進一步處理。最終處理設施——視不同的排水對象設有水泵或其他提水機械,將經過處理廠處理滿足規定的排放要求的廢水,排入水體或排放在土地上。

方案需求

城市給排水系統分為城市給水系統和城市排水系統等兩大部分。

城市給水系統需求：

城市排水系統需求：

解決方案

給排水監控系統適用于給水工程中給水水源的水位和水質監測，給水過程中明渠、暗渠、管道等的水位、流量，給水泵房中泵的監控、高低位水箱水位監測；排水工程中排放口的水質、流量、視頻監測，排水管網的水位、流速、流量監測。

給排水監控系統適用于供水企業遠程監測水源、供水管網監測，以及排水企業遠程監測排放口、排水管網監測。

供水調度人員在管網監測中心即可遠程監測全市供水管網的壓力及流量情況，以科學指揮各給水工程環節啟停供水設備、保障供水壓力平衡和流量穩定、并及時發現和預測爆管事故。排水監控人員在管網監測中心監測排水工程排放口的排污、整個排水管網的排水情況監測及時發現排污超標多排、管網溢出等現象。

系統功能

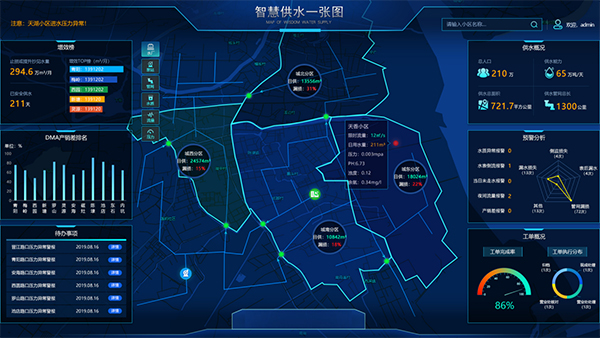

GIS圖層實現一張圖管理功能

通過GIS圖層對不同類型和狀態的設備可以用不同的圖層進行管理，方便客戶進行給排水監測管理

實時數據監控

實時動態展示管網監測數據

預警監測報警

通過對給排水工程監測點和監測管網監測設定、數據綜合分析，進行預警、報警。

數據統計分析

對監測監管數據進行數據統計、曲線分析和歷史數據記錄

測點信息管理

可編輯查詢測點信息內容，并可通過遠程配置測點設備參數，遠程升級測點設備

系統管理

設定各個角色和用戶權限、信息

提供移動端APP功能

掌上管理，方便靈活

監測站點

給水水源地表水監測

遙測終端、雷達水位計、水質傳感器監測給水水源水位、水質。

給水水源地下水監測

遙測終端、壓力水位計、水質傳感器監測給水水源水位、水質。

給水渠道監測

雷達流量一體機、水質傳感器監測給水渠道水位、流速、流量和水體水質。

給水管網監測

遙測終端、管道流量計、壓力計、水質傳感器監測給水管網水位、壓力、流速、流量和水體水質

給水工程高低位水箱和泵站監測

遙測終端、PLC、水位、壓力計、ABB變頻器、攝像頭監測高低位水箱水位，數據關聯聯動PLC完成泵的啟停控制和泵房視頻監測。

排水管網監測

遙測終端、多普勒流量計、水質傳感器監測給水管網水位、流速、流量和水體水質

排放口監測

遙測終端、多普勒流量計、水質傳感器、攝像頭監測給水管網水位、流速、流量和水體水質，排水口站點安全和出水監測。

系統特點

遠程維護

系統具有對站點設備進行遠程配置和遠程升級的功能

及時高效

數據實時監測，自動告警、預警

安裝方便

站點采用一體化安裝，安裝簡潔方便

管理方便

構建基于物聯網、云計算的平臺系統和移動端APP，實現安全、優質、高效的給排水監管模式

防盜報警，安全可靠

當站點機箱門被打開或喇叭被盜，設備主動向中心平臺發送報警信息。

管網壓力分析（監測中水管網壓力保證用水安全）

▼
